- 金屬彈片(簡稱彈片) (因為其開關像倒扣過來的鍋,故俗稱
鍋仔片, 或"
鍋子片"），英文
metal dome,采用不銹鋼制成， 是開關上的壹個重要組成部分，
- 借助於金屬彈片的的導通性，在操作者和產品之間起到壹個優質的開關的作用。
- 同時，利用鍋仔片的穩定的回彈力（按下後自動回位），和超長的壽命，給操作者提供優質的觸覺反饋。彈片主要用於印刷線路板等硬性板的薄膜開關中。
- 目前我們的
金屬彈片/彈片(鍋仔片)根據其形狀主要分為四大類：
圓形、
十字形/四角、
三角形和腰圓/橢圓，直徑從3 mm, 4mm, 12.2mm等常規，
- 同時也有各種特殊規格如十字形7mm、14mm、20mm等，力度從100克到5000克。與此同時，我們最大的特色之壹就是可能根據客人的要求來定做彈片。
- 我司所有產品均符合RoHS環保標準，請點此下載最
新SGS報告. 關於彈片的常用技術與參數，請參閱我們的博客:
Metal Domes Technology and Parameters
- 金屬彈片導電膜/彈片導電膜(Metal dome array/dome片), 它是壹塊包含金屬彈片(鍋仔片)的PET帶膠的薄片、按照線路板上對應的PAD(焊盤)
- 位置來安排每壹個
金屬彈片/
鍋仔片的位置, 以及其他元器件來設置對應的避空位及定位孔等。
- 金屬彈片導電膜/彈片導電膜(dome片)用在PCB或FPC等線路板上作為開關使用,在使用者與儀器之間起到壹個重要的觸感型開關的作用。
- 與傳統的矽膠按鍵相比，導電膜更具有更好的手感、更長的壽命、也可以間接地提高使用導電膜的各類型開關的生產效率。
- 金屬彈片導電膜上的金屬彈片位於PCB/FPC板上的導電部位(大部分位於線路板上的金手指上方），當受到按壓時， 彈片的中心點下凹，
- 接觸到PCB上的線路,從而形成回路，電流通過，整個產品就得以正常工作。這就是它的工作原理。
- 我們可以根據客人的要求制作不規格的金屬彈片導電膜/彈片導電膜(dome片)。事實上，這類產品都是根據客人的圖紙或要求來做的，
- 並沒有所謂的標準件或庫存貨等,但是我們
丹宇電子公司結合導電膜業內的常規,根據產品結構的不同，可以分為幾下六大類：
單層導電膜、
雙層導電膜、
EMI印刷導電膜、
rubber膠導電膜、
LGF導光片、

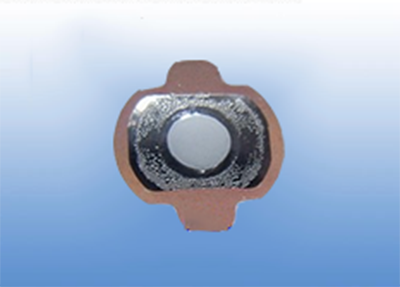

帶凸點的彈片導電膜。
- 另外, 我們也有把單個的彈片自帶膠紙的產品, 可以方便貼在PCB上, 適合應用於產品研發樣品階段, 或整PCB上只需要單個或二、三個彈片的情況。
- 客人不需要采購單個彈片回去自己貼膠紙，省去時間、提高工作效率,而且采用我們的專用膠紙貼合效果更好。
- 如果產品上有多個
金屬彈片/彈片,我們則可按照線路板上對應的PAD(焊盤)位置來設計每壹個彈片的位置,與此同時,
- 考慮到線路板上其他元器件來設置對應的避空位及定位孔等,然後使用相關的制造工藝以及壹系列的流程, 把這些彈片固定在壹層或若幹層帶膠的PET上面,
- 這樣便組成了壹個完整的產品。由於此產品自帶膠紙,可很容易地貼到產品上,省掉人工組裝的步驟並提高精準度。
- 我們把這樣產品稱之為金屬彈片導電膜,或簡稱彈片導電膜, Dome片等。詳情請點擊:
金屬彈片導電膜.
