2010-06-04 金属弹片&锅仔片出货检验程序
如果要得到一批质量合格的金属弹片&锅仔片，那么一套严格的来料、出货检测程序是必不可少的。经常有客人问到这些问题，可见现在大家对于质量观念已经慢慢重视了。
“台上一分钟，台下十年功”。对于这些，我们丹宇电子从业多年，根据经验，总结出以下四大点，并将之深入到每一位员工的脑海中。这里，我就与大家一起分享一下金属弹片&锅仔片的出货检验程序吧。

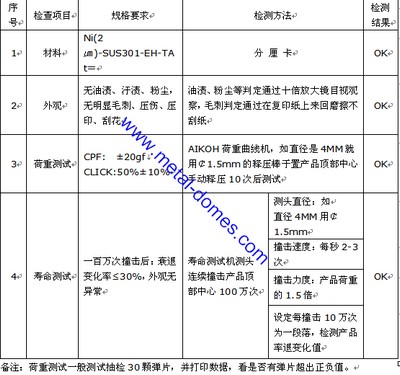

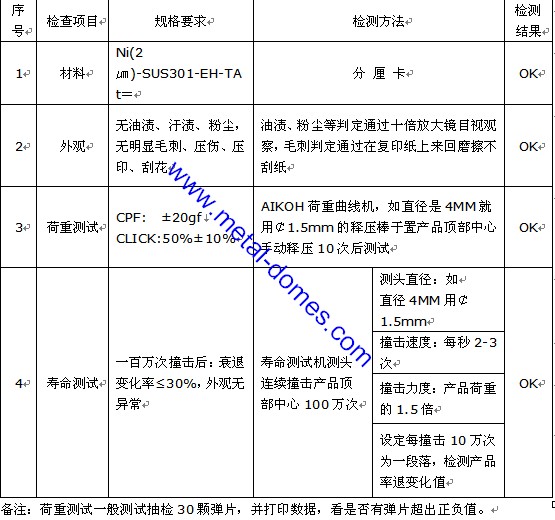

金属弹片&锅仔片出货检验程序
备注：荷重测试一般测试抽检30颗弹片，并打印数据，看是否有弹片超出正负值。
以上为我司丹宇电子检验检测金属弹片&锅仔片的重要程序,还有其中一些细节，尚未注明。另外，根据图纸或客人特殊要求，我们亦会进行相关的检测，在此就不一一列举了。如需详细了解,请来电或来邮咨询, 我们丹宇电子将一如既往提供最好的服务与金属弹片&锅仔片。
- Leave a comment
- Posted under 金属弹片, 锅仔片
2010-05-28 三角形锅仔片和三角形弹片的安装办法
关于金属弹片(锅仔片)的安装，前面已发表过我司丹宇电子的博客上，现在还是有一部分客人会提到三角形金属弹片(锅仔片)的安装问题,今天丹宇电子再发表一篇更详细的博文，希望助于比较好地解决此类三角形弹片、三角形锅仔片的安装问题。
- 三角形弹片 三角形锅仔片
大家先来看下三角形弹片，三角形锅仔片常见的规格。可以看到有无角，短角，中角和长角之分。
我司丹宇电子三角形带脚弹片的脚长分别有三种长度: 0.8mm, 1.5mm, 3.0mm, 个别型号有2.4mm等特殊长度,需来电详询。
这篇文章主要谈论带脚和不带脚之三角形弹片 三角安装使用方法以及注意的事项, 结合实际工作中客人最常问到的，还有论坛上的朋友也比较关心的问题，总结一下，希望大家对三角形弹片有更进一步的认识。
客户提出的问题以及常规处理如下：
1、 问：想要一款三角形锅仔片，要带脚的，这样方便焊接。
丹宇：三角形不锈钢金属弹片(锅仔片)建议贵司不要直接焊接在FPC/PCB板上。 三角形锅仔片的使用原理是：在PCB板上能起到一个导通电路的功能，在弹片往下按压时，弹片会向四边有一定延伸，如果把三角形锅仔片的两个脚焊接固定死，那弹片往下按时，弹片就不能向四周延伸，而力度会有所加大，弹片的使用寿命就会缩短，使弹片不能正常发挥他的特别性能，这些性能经常就是我们看到的死KEY，手感越来越不稳定，弹片力度变化无常等。
2、 问：如果不用焊接，那用什么更好的办法将三角形金属弹片(锅仔片)固定呢？
丹宇：当然有，常用到FPC/PCB板上的弹片一般为三角形、圆形和十字形。我们根据不同的需要可以以下这样操作：
a: 用三角形带脚的锅仔片，插入PCB板后，脚直接对扣，这是最常用的方法。
三角形带脚弹片&锅仔片
但是也有弊端，容易晃动，人工操作起来比较慢。按此办法操作前，PCB板一定要有定位孔（要放二个有脚哦），根据板厚，选择不同脚长的三角形锅仔片。
一般来说常见的PCB板厚为0.8mm, 1.0mm, 1.2mm, 1.6mm左右，对应的我司丹宇电子三角形带脚弹片的脚长分别有三种长度: 0.8mm, 1.5mm, 3.0mm, 个别型号有2.4mm等特殊长度,需来电详询我们丹宇电子业务部, 我们将认真解答你的每一个问题，帮你选择好适合的三角形弹片、三角形锅仔片。
b: 用三角形的锅仔片，直接用我们常用的透明胶将锅仔片粘住，这种方法比较前一种方法人工可能会节约不少。当然也有弊端，这种普通透明胶的胶性不是很好，容易使金属弹片(锅仔片)偏位。
c: 做成金属弹片导电膜。
三角形弹片导电膜与PCB
此方法方便粘贴，只是成本相对于前二种方法会多一些，但是现在常用的手机按键，遥控器按键等等都会用到。根据不同的手感要求，可以用圆形、三角形或十字形等。可参考我司网站：http://www.metal-domes.com/cn/product-dome-array.htm
3、 问：我们的产品空间只能放一个弹片，旁边都是有元器件，那怎么办？
丹宇： 可以选择用软热熔胶固定，三角形弹片往下按压时，可以向四周延伸，而又不会影响到弹片的工作原理，何乐而不为呢！一定要用焊接固定时，大家不妨可以试一下这种方法。
怎么样，现在应当都清楚了吧？:-)
大家如果还有关于三角形弹片安装方法的问题，请留言或联系我司，我们将尽快回复。
- Leave a comment
- Posted under 金属弹片, 金属弹片导电膜, 锅仔片
2009-11-25 锅仔片行程
说起锅仔片的行程对我们专业做锅仔片(金属弹片)的丹宇电子来说是件很简单的事情，但是很久以来却有很多的客人在问我们这个问题。因此我在这里简单地和大家沟通一下这个锅仔片的行程问题。
最重要的第一点，我们要弄清楚，你所说的锅仔片(弹片)是哪一种。因为现在通俗地有两种叫法。一种是指单个的锅仔片，也叫金属弹片)。另外一种是指锅仔片导电膜即把若干个的锅仔片按着PCB上的布置而排列在一层带胶的PET, 直接贴以板上,也叫金属弹片导电膜。我们现在分开来介绍。
第一种: 单个的锅仔片(金属弹片)首先，让我们来看看一个标准的锅仔片(金属弹片)的图纸。下图是我司6mm十字形锅仔片(四角弹片)的图纸。此款十字形锅仔片(四角金属弹片)寿命超过一百万次，目前有众多包括爱默生, 格力等在使用这一款。

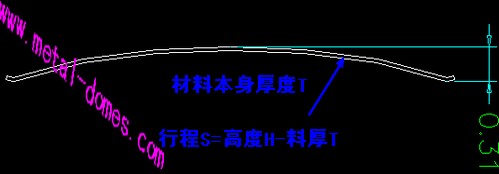

从图的右边可以看到，此款锅仔片(金属弹片)的高度是0.31mm. 那么它的行程是多少呢？
一个简单的公式: 行程(S, Stroke)=高度(Height)-材料(T, Thickness of Material)的厚度. 这款材料的料厚为0.06mm, 因为是无点的，所以高度就是0.31-0.06=0.25mm. 那么此颗锅仔片(金属弹片)的行程就是0.25mm.第二种: 锅仔片导电膜(金属弹片导电膜) 先看一下导电膜的结构层.
可以明显看到, 锅仔片(金属弹片)自身的高度远远超过了#3Spacer(隔片)的厚度, 因此考虑产品总厚度的时候可以不用计算隔片层的厚度了。那锅仔片导电膜(金属弹片导电膜)产品的总厚度就等于: #1 的Mylar厚度+锅仔片(弹片)的高度。图中的Mylar厚度为0.05mm (还有0.075mm的), 8.4mm十字形锅仔片/四角弹片一般的高度大概在0.53mm左右。那么此产品的总高度为0.05+0.53=0.58mm.行程又是多少呢？仔细看图，行程和#1 的Mylar层或#3的Spacer(隔片)也没有关系，只有锅仔片(金属弹片)有关。那么，我们就可以根据第一种情况来计算此产品最终的行程是多少了：行程(S, Stroke)=弹片高度H (Height)-弹片材料料厚(T)。 大家可以看到，Spacer无论是在计算产品的总厚度(高度),或者行程方面，都不用考虑，无需计算。（特殊加厚的情况例外。那也就是说，如果是单层结构的导电膜, 行程以及高度的计算方法和双层结构导电膜的是一致的。为了加深理解，再附上照片一张。下图是单层结构导电膜, 看你现在明白了行程是多少了吗？
从上面的推算中可以看出，无论是指单个的锅仔片(金属弹片), 锅仔片导电膜(金属弹片导电膜), 行程只与锅仔片/金属弹片)本身有关。我想，到这里，大家也就会很清楚了该如何去计算锅仔片的行程了。这样也方便以后在产品设计阶段就选择合适的锅仔片以取得最佳的效果。如果还有什么不清楚的，就联系我们丹宇电子吧。
东莞市丹宇电子有限公司
广东省东莞市厚街镇珊美村岳范山大道16号
Tel: 0769-81694901 81694902
Fax: 0769-85839509
Email: cn@metal-domes.com
丹宇电子专业从事锅仔片,金属弹片, 锅仔片导电膜, 金属弹片导电膜), Dome片, metal dome, snap dome, dome array在此行业有丰富的经验，为你提供一站式服务,让你找到称心如意的锅仔片！
- Leave a comment
- Posted under 金属弹片, 金属弹片导电膜, 锅仔片
2009-11-01 新款一百万次寿命10mm十字形弹片&四角弹片开发成功
继成功开发出寿命达一百万次的6mm, 7mm, 8.4mm和12.2mm十字形金属弹片/四角弹片/锅仔片以来，我司产品受到海内外客人的热烈欢迎，对我司弹片/锅仔片的品质高度赞赏，包括知名公司，国内如爱默生(Emerson), 格力(Gree)等等。
我司研发人员再接再励，紧跟市场需要，新近开发出10mm的十字形金属弹片/四角弹片，寿命达一百万次以上，产品性能可比美相关国外同行,但价格便宜一半以上。该10mm四弹片片新款手感优良并可根据客人需求, 及时快速地进行回弹比率(手感值), 行程以及高度进行个性化的调节,有效地满足了客人的各种需求。目前可提供的力度有220gf, 280gf, 350gf, 带点或不带点均可。
10mm的十字形金属弹片/四角弹片/锅仔片寿命达到一百万次的产品目前在大陆市场基本是属于空白的状态。我司这一新品的推出，将填补这一空白，进一步完善了我司十字形弹片/四角弹片的产品线。目前我司从6mm到12.2mm，以及16mm, 20mm, 产品应有尽有, 树立了丹宇电子在十字形金属弹片/四角弹片/锅仔片中领军者的地位。
我司全体员工目前亦在加紧研发寿命达百万次的5mm直径的十字形金属弹片/四角弹片/锅仔片, 不日将推出, 敬请关注。
与此同时，我司还要特异的产品尺寸，如直径2.8mm的十字形弹片等.
丹宇电子，始终将追求产品质量的为已任，不断推出新款，引领时代需求。如您有其他弹片/锅仔片的特殊需求，请联系我们，我们将为你提供最好的产品与服务。
亦可到我司博客: http://www.metal-domes.com/cn/blog/2009/11/01/new-10mm-four-leg-metal-dome/ 留下您宝贵的意见。
- Leave a comment
- Posted under 公司相关, 金属弹片, 锅仔片
2009-03-16 金属弹片（锅仔片）的规格
英文 metal dome,它是采用不锈钢制成， 是开关上的一个重要组成部分，借助于金属弹片的的导通性，在操作者和产品之间起到一个优质的开关的作用。同时，利用锅仔片的稳定的回弹力（按下后自动回位），和超长的寿命，给操作者提供优质的触觉反馈。弹片主要用于印刷线路板等硬性板的薄膜开关中。不同的产品会用到不同形状和手感的DOME片，下面我们大概介绍几种比较常见的DOME规格
1、 圆形圆形弹片目前大小集中在比较小的一端，像2.5mm-5mm, 都是此系列弹片的优势之所在。圆形系列最大也可做到16mm或更大，力度一般是从100gf到600gf之间。与此同时，有时候也可以根据客人要求来定制各种规格尺寸大小的弹片(锅仔片)以满足客人的不同需要圆形DOME片有带点和不带点之分，带点又分为带一个点和带多点（3-5）之分，凹点的存在一定程度上减少了导通不良的发生，增加了产品的导通性能。另外在设计方便，考虑到薄膜开关厂家的特殊要求，我们会在圆形的一定规格上做上中米和三个边米，以达到增加高度和手感的效果圆形从产品的形状上看，属于比较规则的形状，所以在常规的规格中，往往圆形的寿命会比其他规格的DOME寿命高，所以在我们手机、MP4等高科技产品中都会采用圆形DOME片为设计所用
2、三角形三角形金属弹片(不锈钢弹片)的优势在于它能在同等直径下拥有最大的力度，像大于600gf以上的都是此系列弹片(锅仔片)的优势之所在,用于特殊场合,如需要大力按压才能导通以避免人工的误操作等。此三角形弹片常规尺寸从5-12mm，力度一般是从150gf到6,000gf之间。另外,与其他型号不同的是,此款弹片(锅仔片)产品可做成带两个脚的.角宽一般为0.8mm,亦有0.7~1.0mm等规格;脚长分为三种:短脚,0.8mm长;中脚:1.5mm长及长脚:3.0mm长或更长一些.依靠两个角可以很方便地定位于PCB板之上,省去焊接或表面贴膜之工序
3、十字形十字形系列金属弹片（锅仔片）是指四个脚的弹片，也称为四角弹片。主要用于单双面板、软板和薄膜开关等上面。十字形弹片(锅仔片)为二种：无米位（也称‘点’）– Dimple； 带中米。十字形弹片(锅仔片)从其结构上说，其高度往往会比其他规格要高，所以手感方面也较好于其他规格。因此，当PCB上有较多空间, 则可用此系列弹片。像常用的薄膜开关等上面，大部分运用的都是十字形弹片(锅仔片)．十字形系列最大也可做到20mm或更大，力度一般是从120克力到600克力之间。
其他规格：长方形，不规则形状等等
金属弹片（锅仔片）的规格一般就是分为以上几种，常用的如圆形、三角形、十字形。不长用规格：长方形、不规则形状等。所以我们在设计和考虑使用DOME片时，尽量使用常用性金属弹片（锅仔片），以方便采购和是使用。当然在特殊的情况下也可以根据客户不同的设计和产品需求进行开发生产。有关金属弹片（锅仔片）的规格先简单介绍到这里，希望我们的信息对你的设计和产品有所帮助！
