近日,有一朋友询问关于手机上用到的包含Metal Dome (金属弹片) /(锅仔片）的Keypad的总厚度问题. 他的问题原文如下:

————————————–

请问下手机keypad dome组成,我头脑中只有一个大概的概念,什么包括PET 底层(0.08MM),METAL DOME(T=0.05MM),总高度为0.25.垫高层PET(0.08MM),其中METAL DOME 的底面与底层PET的底面是齐平的,要与PCB接触.那么整个keypad dome的高度=0.08+(0.25-0.08)+0.08=0.33,我问下那个METAL DOME 怎么与底层PET 粘在一起,是不通过一层MYLAR 把他们粘在一起.那整个高度就要到0.33+MYLAR(厚度)+ADHESIVE>=0.40左右,为什么我的上司说整个高度不能大于0.35.

——————————-

很明显,此朋友对于包含Metal Dome  (金属弹片）的Keypad的组成并不是十分地清楚.可能有些疑问的还有其他朋友,毕竟隔行如隔山. 手机研究的不一定非得懂Metal Dome 的制作. 我们针对些此款产品称之为:Metal Dome Array. 或称之为＂金属弹片导电膜“．下面是我的回复：

——————————

不知道楼主的问题解决没有. 如果没有,希望下面这些能帮到你.

一般来说,手机上用到的dome array厚度在0.33mm左右的.很少说会大于0.35mm的.

楼主的计算有些误差. 你这样计算就可以了:

顶层 Mylar的厚度: 0.05mm or 0.075mm
metal dome(金属弹片) 厚度: 0.25mm左右.这时,你不需要考虑到弹片的料厚了,只需要知道dome的高度即可.

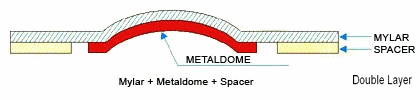

与此同时,因为Spacer隔片与metal dome是平行的,而且Spacer的厚度一般在0.05或0.075mm左右,那便可以不用计算它了. 单计算metal dome与Mylar的厚度即可. 那么:
0.05mm + 0.25mm = 0.3mm.
或 0.075 + 0.25mm = 0.325mm.

如果产品需要防静电,那么便可以加上一层EMI, 厚度约在0.15mm左右. 那总厚度便在 0.315mm ~ 0.34mm左右了.

请查看我司网站,以获取此方面的详细信息 http://www.metal-domes.com/cn/product-dome-array.htm 我司称此类产品为Metal Dome Array. 或称之为＂金属弹片导电膜“.

如有疑问,请联系我司,或至我司东莞市丹宇电子有限公司博客留言 http://www.metal-domes.com/cn/blog/,会有相关人员回复您的.
